ถาดระบายน้ำเครื่องปรับอากาศ: คู่มือผู้ซื้อ HVAC ฉบับสมบูรณ์

อะไรนะ ถาดระบายน้ำเครื่องปรับอากาศ จริงๆแล้วทำ

อ ถาดระบายน้ำเครื่องปรับอากาศ รวบรวมน้ำคอนเดนเสทที่ก่อตัวบนคอยล์เย็นระหว่างรอบการทำความเย็นและระบายไปทางท่อระบายน้ำ ช่วยป้องกันความชื้นจากท่อ ฉนวน และวัสดุโครงสร้างโดยรอบ หากไม่มีกระทะที่ประกอบอย่างเหมาะสม คอนเดนเสทก็จะไหลออกจากคอยล์และสะสมอยู่ในตู้จัดการอากาศ หรือหยดลงในพื้นที่ด้านล่างตัวเครื่อง

ระบบเชิงพาณิชย์สำหรับที่อยู่อาศัยและเบาส่วนใหญ่ใช้กระทะสองใบทำงานร่วมกัน: กระทะหลักติดตั้งอยู่ใต้คอยล์เย็นโดยตรง และกระทะรองที่ติดตั้งใต้เครื่องจัดการอากาศทั้งหมดเป็นอ่างกักเก็บสำรอง เค้าโครงคู่นี้เป็นแนวทางปฏิบัติมาตรฐานสำหรับการติดตั้งห้องใต้หลังคาและตู้เสื้อผ้า เนื่องจากจะให้แนวป้องกันที่สองหากแนวท่อระบายน้ำหลักถูกจำกัด

ไม่ว่าองค์ประกอบจะอธิบายว่าเป็น ถาดระบายน้ำ HVAC , ถาดคอนเดนเสท หรือ ถาดระบายน้ำเครื่องปรับอากาศ ฟังก์ชั่นยังคงเหมือนเดิมสำหรับแบรนด์และขนาดของระบบ: จัดการคอนเดนเสทเพื่อให้ระบบอยู่ในเส้นทางที่มีการควบคุม แทนที่จะเป็นเส้นทางที่ไม่สามารถควบคุมได้

วิธีการทำงานของ AC Drain Pan ภายในระบบ

เมื่ออากาศอุ่นภายในอาคารผ่านคอยล์เย็น ความชื้นในอากาศจะควบแน่นบนพื้นผิวคอยล์ คล้ายกับน้ำที่ก่อตัวบนกระจกเย็น น้ำนั้นหยดลงมาและตกลงในกระทะซึ่งอยู่ใต้คอยล์โดยตรง กระทะผลิตขึ้นโดยมีความลาดเอียงเล็กน้อยไปทางมุมหรือขอบด้านหนึ่ง โดยที่ทางออกของท่อระบายน้ำเชื่อมต่อกับท่อพีวีซีหรือทองแดงที่นำน้ำออกจากตัวเครื่อง โดยทั่วไปไปยังท่อระบายน้ำที่พื้น ปั๊มคอนเดนเสท หรือจุดระบายน้ำภายนอก

บทบาทกระทะระบายน้ำหลักและรอง

กระทะหลักตั้งอยู่ใกล้กับคอยล์มากที่สุดและจัดการคอนเดนเสทภายใต้สภาวะการทำงานปกติ กระทะรอง ซึ่งบางครั้งเรียกว่ากระทะฉุกเฉินหรือกระทะเสริม จะถูกวางไว้ใต้รอยเท้าของเครื่องจัดการอากาศแบบเต็ม และจะรวบรวมน้ำเฉพาะในกรณีที่กระทะหลักล้นหรือท่อระบายน้ำหลักอุดตัน กระทะรองหลายอันมีสวิตช์ลูกลอยที่จะปิดระบบโดยอัตโนมัติเมื่อตรวจพบน้ำ ซึ่งจะจำกัดปริมาณน้ำที่สามารถสะสมได้ก่อนที่จะมีคนสังเกตเห็นปัญหา

เหตุใดตำแหน่งความลาดชันและทางออกจึงมีความสำคัญ

กระทะที่มีความลาดเอียงไม่เพียงพอจะทำให้น้ำสามารถนั่งได้แทนที่จะระบายออก ซึ่งเพิ่มโอกาสที่น้ำนิ่ง การสะสมของตะกอน และการเจริญเติบโตของจุลินทรีย์เมื่อเวลาผ่านไป นี่เป็นเหตุผลหนึ่งที่ผู้ผลิตให้ความสำคัญกับการวางตำแหน่งทางออกและรูปทรงของกระทะ แทนที่จะมองว่ากระทะเป็นถาดแบนธรรมดา

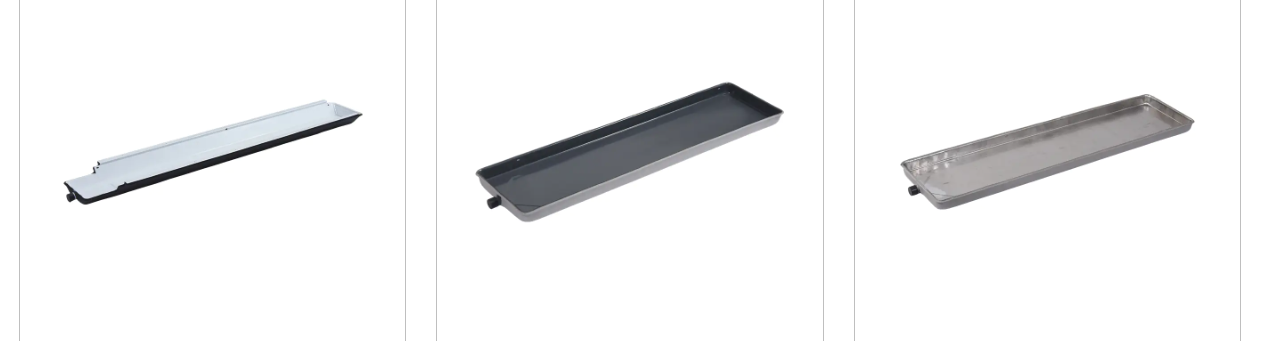

ตัวเลือกวัสดุของถาดระบายน้ำ: สแตนเลส เหล็กชุบสังกะสี และอลูมิเนียม

การเลือกใช้วัสดุส่งผลต่อวิธีที่กระทะทนทานต่อความชื้นตลอดการใช้งานต่อเนื่องหลายปี วัสดุสามชนิดที่ระบุโดยทั่วไปสำหรับกระทะคอนเดนเสท HVAC ได้แก่ สแตนเลส เหล็กชุบสังกะสี และอลูมิเนียม ซึ่งแต่ละชนิดมีความสมดุลด้านความต้านทานการกัดกร่อน น้ำหนัก และความแข็งแกร่งของโครงสร้างที่แตกต่างกัน

การเปรียบเทียบความต้านทานการกัดกร่อนทั่วไปของวัสดุถาดคอนเดนเสททั่วไป สเกลสัมพันธ์

ถาดระบายน้ำ HVAC สแตนเลส

A ถาดระบายน้ำ HVAC สแตนเลส โดยทั่วไปจะถูกเลือกสำหรับสภาพแวดล้อมที่มีความชื้นสูงหรือสัมผัสอากาศชายฝั่ง เนื่องจากโลหะผสมต้านทานการเกิดสนิมบนพื้นผิวได้ดีตลอดระยะเวลาการใช้งานที่ยาวนาน กระทะสแตนเลสยังรักษาความสะอาดได้ง่ายกว่าเนื่องจากพื้นผิวเรียบต้านทานการสะสมของตะกรันเมื่อเปรียบเทียบกับเหล็กเคลือบ

ถาดระบายน้ำเหล็กชุบสังกะสี

A ถาดระบายน้ำเหล็กชุบสังกะสี ใช้การเคลือบสังกะสีบนฐานเหล็ก ซึ่งให้พื้นที่ตรงกลางระหว่างเหล็กดิบและสแตนเลสอย่างคุ้มค่า กระทะเคลือบกัลวาไนซ์ถูกนำมาใช้กันอย่างแพร่หลายในการติดตั้งในที่พักอาศัยมาตรฐาน โดยที่ความชื้นสูงหรือการสัมผัสเกลือไม่ได้เป็นปัญหาหลัก

ถาดระบายน้ำ AC อะลูมิเนียม

อ ถาดระบายน้ำ AC อลูมิเนียม มีตัวเลือกน้ำหนักที่เบากว่าซึ่งยังคงต้านทานการกัดกร่อนได้อย่างมีประสิทธิภาพ ซึ่งช่วยให้การจัดการระหว่างการติดตั้งในห้องใต้หลังคาหรือพื้นที่เพดานคับแคบง่ายขึ้น อะลูมิเนียมสร้างชั้นออกไซด์ตามธรรมชาติที่ช่วยปกป้องพื้นผิวจากการกัดกร่อนเพิ่มเติมเมื่อติดตั้งแล้ว

การเปรียบเทียบวัสดุทั่วไปสำหรับโครงสร้างถาดระบายน้ำ HVAC แบบโลหะ
วัสดุ	น้ำหนักสัมพัทธ์	กรณีการใช้งานทั่วไป
สแตนเลส	ปานกลาง	สูง humidity or coastal climates
เหล็กชุบสังกะสี	ปานกลาง	ระบบที่อยู่อาศัยมาตรฐาน
อลูมิเนียม	เบา	การติดตั้งห้องใต้หลังคาหรือการกวาดล้างที่แน่นหนา

เปรียบเทียบถาดรองน้ำทิ้งสแตนเลสและเหล็กกัลวาไนซ์

เนื่องจากวัสดุทั้งสองนี้ได้รับการระบุบ่อยที่สุดในโครงการกระทะควบแน่นของ HVAC การเปรียบเทียบแบบเคียงข้างกันตามเกณฑ์การปฏิบัติต่างๆ จะช่วยชี้แจงว่าแต่ละตัวเลือกทำงานได้ดีที่สุดที่ใด

การเปรียบเทียบด้านบรรณาธิการ พื้นที่สีน้ำเงินแสดงถึงเหล็กกล้าไร้สนิม พื้นที่สีส้มแสดงถึงเหล็กชุบสังกะสี ระดับสิบจุด

สแตนเลสมีแนวโน้มที่จะได้คะแนนสูงกว่าในด้านความต้านทานการกัดกร่อนและความทนทานในระยะยาว ในขณะที่เหล็กชุบสังกะสียังคงเป็นตัวเลือกที่เป็นประโยชน์สำหรับการติดตั้งมาตรฐาน ซึ่งประสิทธิภาพด้านงบประมาณและความพร้อมใช้งานตรงไปตรงมามีความสำคัญมากกว่าความต้านทานการกัดกร่อนสูงสุด

สาเหตุทั่วไปของท่อระบายน้ำ AC ล้นเกิน

กระทะที่เติมหรือล้นอยู่เรื่อยๆ มักเป็นอาการของปัญหาการอุดตันหรือการไหลเวียนของอากาศในส่วนอื่นๆ ของระบบ แทนที่จะเป็นข้อบกพร่องในตัวกระทะเอง การทำความเข้าใจสาเหตุที่พบบ่อยที่สุดช่วยให้เจ้าของบ้านและช่างเทคนิควินิจฉัยปัญหาได้รวดเร็วยิ่งขึ้น

การจัดอันดับความถี่ที่เป็นภาพประกอบของสาเหตุการรั่วไหลของถาดระบายน้ำที่รายงาน ระดับสิบจุด

สาหร่าย ฝุ่น หรือเศษขยะที่ขัดขวางท่อระบายคอนเดนเสท
คอยล์เย็นแบบแช่แข็งหรือแบบเย็นจะละลายเร็วกว่าที่กระทะจะระบายออกได้
กระทะที่ติดตั้งโดยไม่มีความลาดเอียงไปทางทางออกเพียงพอ
รอยแตกทางกายภาพหรือรูสึกกร่อนในกระทะที่มีอายุมาก
ปั๊มคอนเดนเสทที่ทำงานผิดปกติในระบบที่ต้องพึ่งพาปั๊มเดียว

ตำแหน่งที่ถาดระบายน้ำอยู่ภายในยูนิต AC

ตำแหน่งขึ้นอยู่กับการกำหนดค่าระบบ ในระบบแยก กระทะหลักจะอยู่ใต้คอยล์เย็นภายในตู้ควบคุมอากาศ ซึ่งโดยทั่วไปจะอยู่ในตู้เสื้อผ้า ห้องใต้ดิน หรือห้องใต้หลังคา โดยทั่วไปกระทะรองจะวางอยู่ใต้เครื่องจัดการอากาศทั้งหมดเมื่อติดตั้งยูนิตเหนือพื้นที่อยู่อาศัย เนื่องจากการรั่วไหลในตำแหน่งนั้นมีความเสี่ยงสูงที่จะทำให้เกิดความเสียหายกับเพดานหรือผนัง

มุมมองภาพสามมิติแบบง่ายของการวางถาดระบายน้ำหลักและรองทั่วไปภายในตู้จัดการอากาศ

ในยูนิตหลังคาแบบแพ็คเกจ แผงคอนเดนเสทจะติดตั้งอยู่ในตัวเครื่องใต้ส่วนคอยล์โดยตรง โดยมีเส้นทางระบายน้ำผ่านขอบหลังคาหรือฐานตู้ไปยังจุดระบายภายนอก

ขนาดและขนาดของถาดระบายน้ำ

ขนาดของกระทะจะถูกจับคู่กับฐานของคอยล์เย็นหรือตู้จัดการอากาศ ดังนั้นโดยทั่วไปผู้ผลิตอุปกรณ์จะเป็นผู้ระบุขนาด แทนที่จะเลือกโดยอิสระ ความลึกมีความสำคัญพอๆ กับความยาวและความกว้าง เนื่องจากกระทะตื้นสามารถรองรับปริมาณการสำรองได้น้อยกว่าหากท่อระบายน้ำถูกจำกัดชั่วคราว

การอ้างอิงขนาดทั่วไปสำหรับกระทะคอนเดนเสทเชิงพาณิชย์ทั่วไปสำหรับที่พักอาศัยและเชิงพาณิชย์ขนาดเบา
ประเภทกระทะ	ความลึกทั่วไป	การตั้งค่าทั่วไป
กระทะหลัก	1 ถึง 2 นิ้ว	ใต้คอยล์เย็น
กระทะรอง	2 ถึง 3 นิ้ว	ใต้เครื่องจัดการอากาศเต็ม
กระทะยูนิตบนชั้นดาดฟ้า	แตกต่างกันไปตามรุ่น	รวมเข้ากับฐานตู้

ตัวเลือกความลึกและขนาดที่กำหนดเองเป็นเรื่องปกติในโครงการทดแทนที่ไม่มีถาดอุปกรณ์ดั้งเดิมอีกต่อไป หรือในกรณีที่ขนาดตู้ที่ไม่ได้มาตรฐานต้องมีขนาดที่พอดี

กำหนดการบำรุงรักษาสำหรับกระทะคอนเดนเสท HVAC

การทำความสะอาดเป็นประจำจะช่วยลดโอกาสที่ตะกอนและการสะสมทางชีวภาพจะสะสมเร็วกว่าท่อระบายน้ำที่จะพัดพาออกไปได้ แผนภูมิเส้นด้านล่างสะท้อนถึงความสัมพันธ์ทั่วไประหว่างเวลานับตั้งแต่การทำความสะอาดครั้งล่าสุดและความน่าจะเป็นของการระบายน้ำที่ถูกจำกัด ซึ่งใช้เป็นข้อมูลอ้างอิงในการวางแผนสำหรับกำหนดตารางการบำรุงรักษา

ข้อมูลอ้างอิงการวางแผนทั่วไปสำหรับแนวโน้มความเสี่ยงล้นเมื่อเทียบกับเดือนนับตั้งแต่การทำความสะอาดครั้งล่าสุด

วิธีทำความสะอาดถาดระบายน้ำ AC

ปิดเครื่องจัดการอากาศก่อนที่จะเข้าถึงบริเวณกระทะ
ขจัดน้ำนิ่งและเศษที่มองเห็นได้ออกจากพื้นผิวกระทะ
ล้างท่อระบายน้ำด้วยส่วนผสมที่แนะนำสำหรับท่อคอนเดนเสทเพื่อขจัดสิ่งสะสม
ตรวจสอบกระทะว่ามีรอยแตก จุดสนิม หรือการสึกหรอของสารเคลือบหรือไม่
ยืนยันว่าสวิตช์ลูกลอย (หากมี) เคลื่อนที่ได้อย่างอิสระและรีเซ็ตอย่างถูกต้อง
คืนพลังงานและตรวจสอบว่าคอนเดนเสทไหลไปทางทางออกตามที่คาดไว้

การจัดหา ผู้ผลิตกระทะระบายน้ำ HVAC

ส่วนประกอบคอนเดนเซอร์และถาดระบายทำงานร่วมกันโดยเป็นส่วนหนึ่งของวงจรการทำความเย็น โดยคอนเดนเซอร์จะจัดการการแลกเปลี่ยนความร้อนระหว่างสารทำความเย็นและอากาศภายนอก และถาดระบายจะจัดการคอนเดนเสทที่เกิดจากกระบวนการทำความเย็น โดยทั่วไปผู้ซื้อที่จัดหาส่วนประกอบตามขนาดจะมองหาซัพพลายเออร์ที่สามารถรองรับทั้งคุณภาพการปั๊มหรือการเชื่อมที่สม่ำเสมอ และความยืดหยุ่นในขนาดที่ไม่ได้มาตรฐาน

Cixi Chenfeng Electric Co., Ltd. มุ่งเน้นไปที่อุปกรณ์เสริมของเครื่องปรับอากาศส่วนกลาง รวมถึงส่วนประกอบคอนเดนเซอร์ที่สร้างด้วยท่อทองแดงและครีบอลูมิเนียม หรือโครงสร้างอลูมิเนียมทั้งหมดที่เข้ากันได้กับสารทำความเย็นทั่วไป เช่น R410A และ R32 ควบคู่ไปกับส่วนประกอบของถาดระบายน้ำที่ผลิตผ่านการปั๊มหรือเชื่อมชิ้นเดียวโดยใช้เหล็กชุบสังกะสีและสแตนเลส ถาดระบายน้ำอาจรวมสารเคลือบป้องกันเชื้อราหรือช่องระบายน้ำแบบเอียงเพื่อช่วยลดความเมื่อยล้าของน้ำ และรองรับขนาดที่ไม่ได้มาตรฐานสำหรับยูนิตบนหลังคา หน่วยตู้ และรูปแบบการติดตั้งอื่น ๆ ที่จำเป็นต้องปรับตำแหน่งทางออกของท่อระบายน้ำและความลาดเอียง

สิ่งที่ต้องถามโรงงานถาดระบายน้ำเครื่องปรับอากาศ

สามารถปรับฐานกระทะและความลึกให้เหมาะกับตู้หรือขนาดขอบถนนได้
มีตัวเลือกการเคลือบหรือการเคลือบอะไรบ้างสำหรับสภาพแวดล้อมชื้นหรือชายฝั่ง
ตำแหน่งทางออกของท่อระบายน้ำสามารถปรับให้ตรงกับเส้นทางท่อระบายน้ำที่มีอยู่หรือไม่
สามารถรองรับการผลิตได้ทั้งแบบสเตนเลสและสังกะสีจากซัพพลายเออร์รายเดียวกัน

คำถามที่พบบ่อย

ถาดระบายน้ำเครื่องปรับอากาศคืออะไร

เป็นถาดโลหะตื้นๆ ที่วางอยู่ใต้คอยล์เย็นหรือเครื่องจัดการอากาศ ซึ่งจะรวบรวมน้ำที่ควบแน่นและหันไปทางท่อระบายน้ำ เพื่อป้องกันความชื้นจากโครงสร้างโดยรอบ

ถาดระบายน้ำ HVAC ทำหน้าที่อะไร

โดยจะดักจับน้ำที่เกิดขึ้นในขณะที่คอยล์เย็นทำให้อากาศภายในอาคารเย็นลง โดยระบายคอนเดนเสทนั้นไปยังทางออกของท่อระบายน้ำ เพื่อไม่ให้สะสมภายในตู้หรือหยดลงสู่พื้นที่ด้านล่าง

ถาดระบายน้ำคอนเดนเสทคืออะไร

ถาดระบายคอนเดนเสทเป็นอีกชื่อหนึ่งที่ใช้เรียกส่วนประกอบเดียวกัน โดยอ้างถึงบทบาทในการจัดการน้ำที่ควบแน่นบนคอยล์ทำความเย็นระหว่างการทำงานโดยเฉพาะ

ถาดระบายน้ำบนเครื่องปรับอากาศอยู่ที่ไหน

ในระบบแยก ระบบจะติดตั้งอยู่ใต้คอยล์เย็นภายในตู้ภายในตู้จัดการอากาศ ในขณะที่ชุดแพ็คเกจบนชั้นดาดฟ้าจะติดตั้งไว้ที่ฐานตู้ใต้ส่วนคอยล์

ถาดระบายน้ำ AC ทำงานอย่างไร

คอนเดนเสทจะหยดออกจากคอยล์ลงในกระทะ ซึ่งเอียงไปทางทางออกที่เชื่อมต่อกับท่อระบายน้ำ ช่วยให้น้ำออกจากระบบในเส้นทางที่มีการควบคุมแทนที่จะรวมกลุ่มกัน

ความแตกต่างระหว่างถาดระบายน้ำและถาดคอนเดนเสทคืออะไร

ข้อกำหนดเหล่านี้อธิบายถึงส่วนประกอบเดียวกัน โดยมีถาดระบายน้ำและถาดคอนเดนเสทที่ใช้แทนกันได้ในเอกสาร HVAC สำหรับที่อยู่อาศัยและเชิงพาณิชย์

เหตุใดถาดระบายน้ำ AC ของฉันจึงมีน้ำเต็ม

กระทะที่เต็มมักจะชี้ไปที่ท่อระบายน้ำที่จำกัด กับดักที่อุดตัน หรือปัญหาของปั๊มที่ทำให้น้ำออกจากกระทะอย่างรวดเร็วเมื่อสะสม

ทำไมถาดระบายน้ำ HVAC ของฉันถึงล้น

โดยทั่วไปน้ำล้นจะเชื่อมโยงกับเส้นคอนเดนเสทที่ถูกบล็อก ความลาดเอียงของกระทะไม่เพียงพอ หรือขดลวดแช่แข็งที่ละลายเร็วกว่ากระทะ และท่อสามารถจัดการกับน้ำที่เกิดขึ้นได้

ทำไมถาดระบายน้ำแอร์ถึงรั่ว?

การรั่วไหลมักจะย้อนกลับไปที่กระทะที่ร้าวหรือสึกกร่อน การเชื่อมต่อท่อระบายน้ำที่หลวม หรือตะเข็บที่ชำรุดหลังจากสัมผัสกับน้ำนิ่งเป็นเวลานาน

เหตุใดถาดระบายน้ำ AC ของฉันจึงเติมน้ำอยู่เสมอ

โดยทั่วไปการสะสมตัวที่เกิดขึ้นซ้ำๆ บ่งชี้ถึงแนวท่อระบายน้ำที่ต้องมีการชะล้างเป็นประจำ สาหร่ายหรือเศษซากที่สะสมเร็วกว่าการบำรุงรักษาตามปกติ หรือความลาดชันของกระทะที่ไม่สามารถควบคุมน้ำได้อย่างมีประสิทธิภาพอีกต่อไป
