ผู้ผลิตชิ้นส่วนคอนเดนเซอร์ระบบ HVAC

บทนำสู่ ชิ้นส่วนคอนเดนเซอร์ HVAC

คอนเดนเซอร์เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในระบบ HVAC ซึ่งมีหน้าที่ในการระบายความร้อนที่ดูดซับจากพื้นที่ในอาคารออกสู่สภาพแวดล้อมภายนอก ความเข้าใจ ชิ้นส่วนคอนเดนเซอร์ HVAC — ตั้งแต่คอยล์และมอเตอร์พัดลมไปจนถึงถาดระบายน้ำและขายึด — จำเป็นสำหรับวิศวกร ผู้รับเหมา และผู้จัดการสิ่งอำนวยความสะดวกที่ต้องการเพิ่มความน่าเชื่อถือ ประสิทธิภาพ และอายุการใช้งานของระบบให้สูงสุด ในขณะที่ตลาด HVAC ทั่วโลกแซงหน้า 240 พันล้านดอลลาร์สหรัฐในปี 2567 ความต้องการส่วนประกอบคอนเดนเซอร์คุณภาพสูงยังคงเพิ่มขึ้นอย่างต่อเนื่องในภาคที่อยู่อาศัย พาณิชยกรรม และอุตสาหกรรม

ความล้มเหลวของชุดคอนเดนเซอร์สามารถลดประสิทธิภาพของระบบลงได้ 20–40% และนำไปสู่การหยุดทำงานโดยไม่ได้วางแผนซึ่งมีค่าใช้จ่ายสูง การเลือกส่วนประกอบที่เหมาะสม — และการบำรุงรักษาอย่างเหมาะสม — จึงไม่ใช่แค่การตัดสินใจทางเทคนิค แต่เป็นการตัดสินใจทางการเงินที่สำคัญ

1. ส่วนประกอบหลักของคอนเดนเซอร์ HVAC

ชุดคอนเดนเซอร์ที่สมบูรณ์จะรวมชิ้นส่วนหลายชิ้นเข้าด้วยกันซึ่งต้องทำงานประสานกันอย่างแม่นยำ ส่วนประกอบแต่ละชิ้นมีบทบาทเฉพาะในวงจรการปฏิเสธความร้อน

(1) คอยล์คอนเดนเซอร์

คอยล์คอนเดนเซอร์ซึ่งโดยทั่วไปสร้างจากท่อทองแดงที่มีครีบอะลูมิเนียม จะถ่ายเทความร้อนจากสารทำความเย็นไปยังอากาศโดยรอบ ข้อเสนอคอยล์ไมโครช่องที่ทันสมัย ประสิทธิภาพการถ่ายเทความร้อนดีขึ้นถึง 30% และลดค่าสารทำความเย็นเมื่อเทียบกับการออกแบบครีบแผ่นท่อกลมแบบดั้งเดิม รูปทรงคอยล์ ระยะห่างระหว่างครีบ (โดยทั่วไป 12–20 ตีนกบต่อนิ้ว ) และทิศทางการไหลของอากาศล้วนส่งผลโดยตรงต่อประสิทธิภาพการทำงาน

(2) มอเตอร์พัดลมคอนเดนเซอร์

มอเตอร์พัดลมขับเคลื่อนการไหลเวียนของอากาศผ่านคอยล์เพื่อช่วยระบายความร้อน ปัจจุบันพัดลมคอนเดนเซอร์ ECM (มอเตอร์ไฟฟ้าสับเปลี่ยน) เป็นที่ต้องการในระบบประสิทธิภาพสูง สิ้นเปลือง พลังงานน้อยลง 30–50% กว่ามอเตอร์ PSC แบบดั้งเดิม ระยะพิทช์ เส้นผ่านศูนย์กลาง และ RPM ของใบพัดลมต้องได้รับการจับคู่อย่างระมัดระวังกับบริเวณหน้าคอยล์เพื่อให้ได้แรงดันคงที่และการไหลเวียนของอากาศที่เหมาะสมที่สุด

(3) คอมเพรสเซอร์

คอมเพรสเซอร์จะเพิ่มแรงดันไอสารทำความเย็นก่อนที่จะเข้าสู่คอยล์คอนเดนเซอร์ คอมเพรสเซอร์แบบสโครลครองตลาดเชิงพาณิชย์ด้วยการนำเสนอ ประสิทธิภาพสูงขึ้น 10–15% กว่าแบบลูกสูบจะมีระดับเสียงต่ำกว่า (โดยทั่วไป 55–65 เดซิเบล(เอ) ) และความน่าเชื่อถือที่มากขึ้นเนื่องจากมีชิ้นส่วนที่เคลื่อนไหวน้อยลง

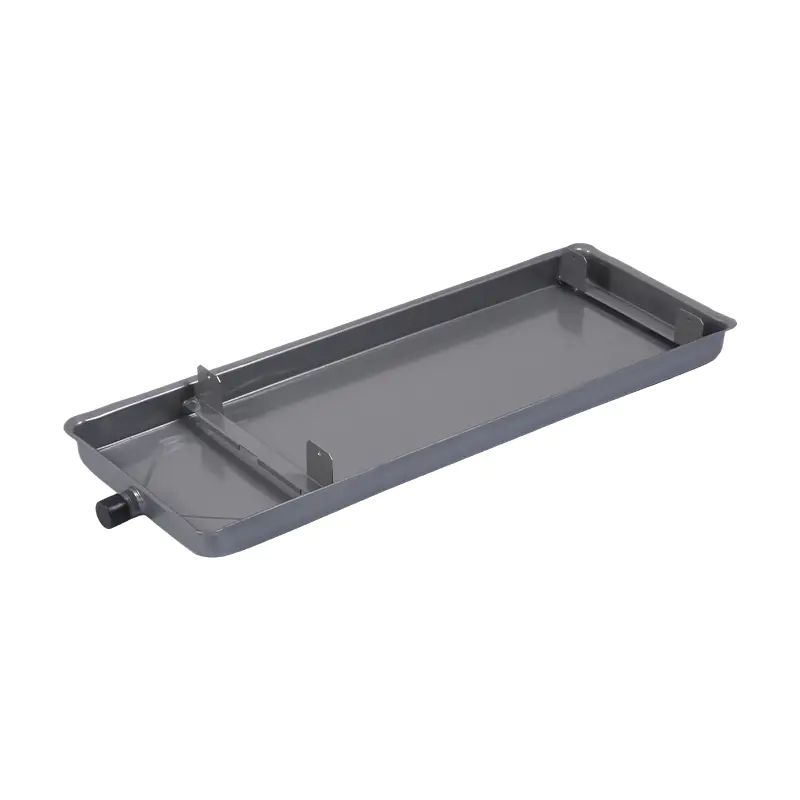

(4) ถาดระบายน้ำ

ถาดระบายน้ำจะรวบรวมคอนเดนเสทและป้องกันความเสียหายจากน้ำต่อโครงสร้างของยูนิตและส่วนประกอบของอาคารโดยรอบ ขึ้นอยู่กับการใช้งาน ถาดระบายน้ำจะถูกระบุเป็น กระทะระบายน้ำที่มีฉนวน , ถาดระบายน้ำ HVAC สแตนเลส , ถาดระบายน้ำ HVAC เหล็กชุบสังกะสี หรือ กระทะระบายน้ำ HVAC อะลูมิเนียมสั่งทำพิเศษ . การเลือกใช้วัสดุขึ้นอยู่กับการสัมผัสการกัดกร่อน อุณหภูมิในการทำงาน และข้อกำหนดในการรับน้ำหนัก

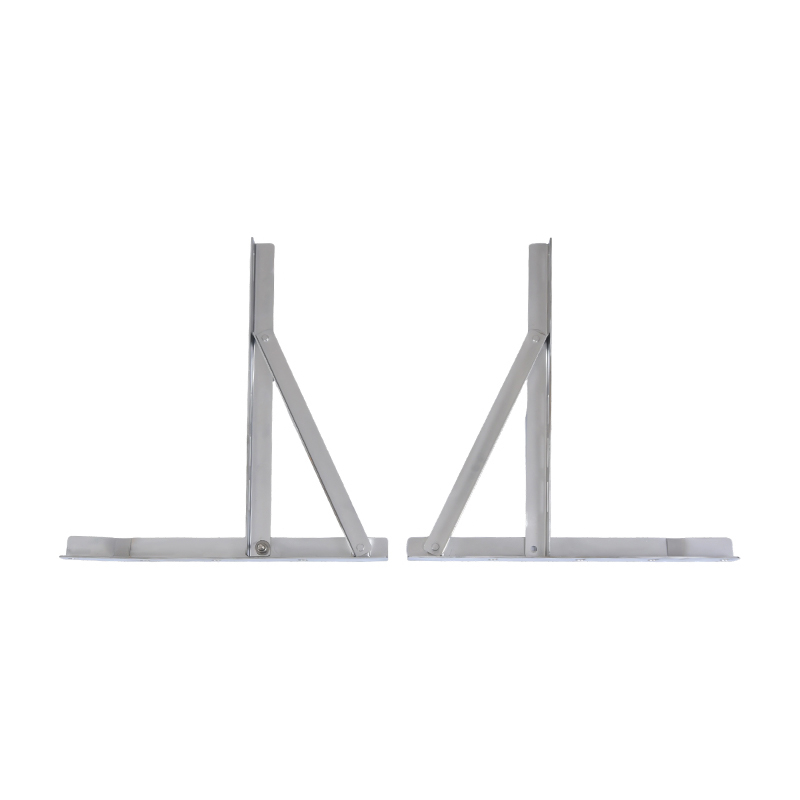

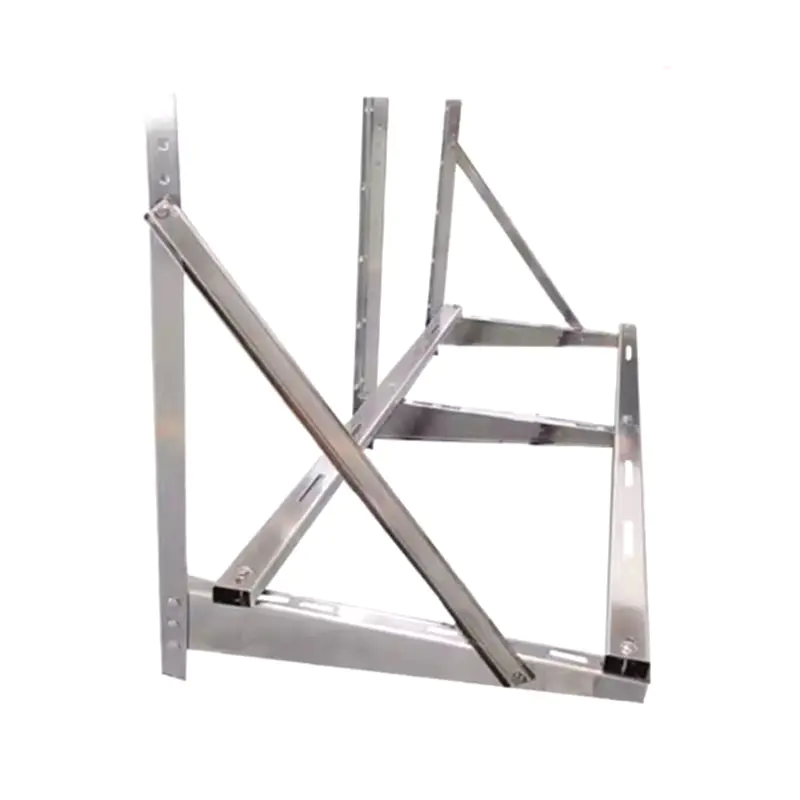

(5) ขายึดและตัวเรือน

ตู้ด้านนอกและขายึดภายในยึดส่วนประกอบทั้งหมดให้อยู่ในแนวเดียวกัน และปกป้องจากการสัมผัสสิ่งแวดล้อม ขายึดคอนเดนเซอร์กลางแจ้งต้องต้านทานการเสื่อมสภาพของรังสียูวี การหมุนเวียนของความร้อน และแรงลม — ข้อกำหนดที่ต้องการงานโลหะที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำและทนทานต่อการกัดกร่อน

2. ถาดระบายน้ำ HVAC: ประเภท วัสดุ และการเลือกใช้

ถาดระบายน้ำมักเป็นส่วนประกอบคอนเดนเซอร์ที่ประเมินค่าต่ำเกินไป แต่ก็มีบทบาทสำคัญในการป้องกันความเสียหายจากน้ำ การเติบโตของเชื้อรา และการกัดกร่อนของโครงสร้าง การเลือกประเภทถาดระบายน้ำที่ถูกต้องสำหรับการใช้งานเป็นสิ่งสำคัญ

(1) กระทะระบายน้ำเชิงพาณิชย์และอุตสาหกรรม

สำหรับการติดตั้งขนาดใหญ่ ถาดระบายน้ำ HVAC เชิงพาณิชย์ และ ถาดระบายน้ำ HVAC อุตสาหกรรม ต้องรองรับปริมาณคอนเดนเสทที่สูงขึ้นอย่างมาก — บางครั้งก็เกินนั้น 50 ลิตรต่อชั่วโมง ในสภาพอากาศชื้น ถาดระบายน้ำ HVAC สำหรับงานหนัก ผลิตจากสเตนเลสสตีลหรือเหล็กชุบสังกะสีขนาด 16 เกจหรือหนักกว่า ให้ความสมบูรณ์ของโครงสร้างที่จำเป็นสำหรับสภาพแวดล้อมบนชั้นดาดฟ้าและห้องเครื่องกลซึ่งมีภาระของอุปกรณ์เป็นจำนวนมาก

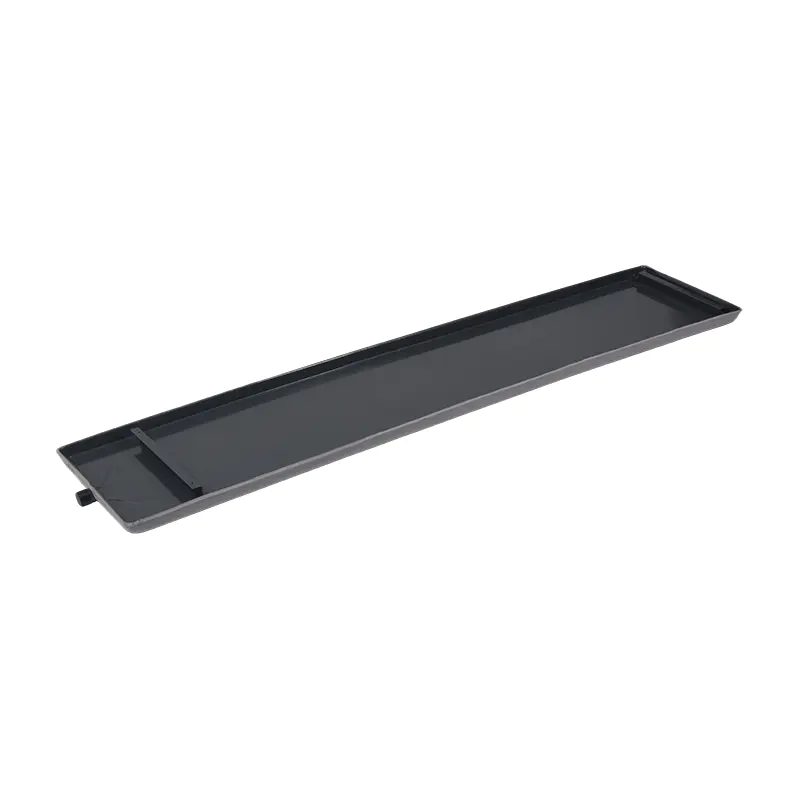

(2) ถาดระบายน้ำยูนิตคอยล์พัดลม

ที่ ถาดระบายน้ำยูนิตคอยล์พัดลม ออกแบบมาให้พอดีกับใต้คอยล์ FCU กักเก็บคอนเดนเสทโดยไม่มีความเสี่ยงล้น กระทะเหล่านี้มีจำหน่ายเป็น ถาดรองน้ำทิ้งแบบสี่เหลี่ยมและสี่เหลี่ยมแบบกำหนดเอง และ ถาดระบายน้ำ HVAC ขนาดที่กำหนดเอง เพื่อให้ตรงกับรอยเท้าที่แน่นอนของรุ่น FCU ใดๆ รุ่นหุ้มฉนวนป้องกันการควบแน่นจากภายนอกบนพื้นผิวกระทะ ซึ่งเป็นปัญหาทั่วไปในสภาพแวดล้อมที่มีความชื้นสูง

(3) ถาดระบายน้ำแบบต้านทานความเย็นจัดและแบบพิเศษ

ในสภาพอากาศหนาวเย็นซึ่งอุณหภูมิโดยรอบลดลงต่ำกว่าปกติ 0°ซ , ก ถาดระบายน้ำสังกะสีทนความเย็น ด้วยองค์ประกอบความร้อนแบบบูรณาการหรือการออกแบบที่ลาดเอียงป้องกันการอุดตันของน้ำแข็งซึ่งอาจทำให้เกิดน้ำล้นและความเสียหายจากน้ำในโครงสร้าง กระทะระบายน้ำอลูมิเนียมสั่งทำพิเศษ เป็นที่นิยมในกรณีที่การลดน้ำหนักเป็นสิ่งสำคัญ เช่น การติดตั้งบนหลังคาบนโครงสร้างเหล็กน้ำหนักเบา

3. เกณฑ์การคัดเลือกที่สำคัญสำหรับชิ้นส่วนคอนเดนเซอร์ HVAC

การเลือกส่วนประกอบคอนเดนเซอร์ที่เหมาะสมจำเป็นต้องประเมินปัจจัยที่พึ่งพาอาศัยกันหลายประการ:

• สภาพแวดล้อมการทำงาน: พื้นที่สัมผัสชายฝั่ง อุตสาหกรรม หรือสารเคมีต้องการวัสดุที่ทนต่อการกัดกร่อน เช่น ถาดระบายน้ำสแตนเลส s หรือขดลวดเคลือบอีพ็อกซี่
• โหลดและความจุ: ถาดระบายน้ำสำหรับงานหนัก และ reinforced brackets are required when equipment weight exceeds standard thresholds.
• สภาพภูมิอากาศ: ต้องการพื้นที่หนาวเย็น ถาดระบายน้ำสังกะสีทนความเย็นs และ low-ambient fan speed controls.
• ข้อกำหนดด้านมิติ: การติดตั้งที่ไม่ได้มาตรฐานจะได้รับประโยชน์จาก ถาดระบายน้ำขนาดที่กำหนดเอง และ ถาดรองน้ำทิ้งทรงสี่เหลี่ยม สั่งทำพิเศษ ประดิษฐ์ขึ้นตามข้อกำหนดที่แม่นยำ
• การปฏิบัติตามกฎระเบียบ: โครงการเชิงพาณิชย์และอุตสาหกรรมต้องเป็นไปตาม ASHRAE 15, ประมวลกฎหมายอาคารท้องถิ่น และมาตรฐานด้านสิ่งแวดล้อมสำหรับการจัดการสารทำความเย็น

4. เกี่ยวกับ Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. เป็นองค์กรมืออาชีพในสาขาไฟฟ้า โดยมุ่งเน้นการพัฒนาและการผลิตอุปกรณ์เสริมเครื่องปรับอากาศส่วนกลาง ในฐานะโรงงานฉากยึดสแตนเลสกลางแจ้งแบบกำหนดเองชั้นนำของจีนและผู้ผลิตฉากยึดโลหะกลางแจ้ง Cixi Chenfeng ให้บริการปรับแต่ง ODM/OEM ขายส่งแก่ลูกค้าทั่วโลก

ด้วยความแข็งแกร่งทางเทคนิคที่ยอดเยี่ยม คุณภาพผลิตภัณฑ์ที่เชื่อถือได้ และชื่อเสียงทางการตลาดที่แข็งแกร่ง บริษัทจึงครองตำแหน่งสำคัญในอุตสาหกรรมอุปกรณ์เสริมเครื่องปรับอากาศส่วนกลาง กลุ่มผลิตภัณฑ์ที่ครอบคลุมครอบคลุม ถาดระบายน้ำ HVAC เหล็กชุบสังกะสี , กระทะระบายน้ำ HVAC อะลูมิเนียมสั่งทำพิเศษ , กระทะระบายน้ำเชิงพาณิชย์ , ถาดระบายน้ำอุตสาหกรรม ขายึด และอุปกรณ์เสริมคอนเดนเซอร์ครบชุด ความสามารถในการผลิตที่แม่นยำและการควบคุมคุณภาพที่เข้มงวดของ Cixi Chenfeng ทำให้ Cixi Chenfeng เป็นพันธมิตร OEM/ODM ที่เชื่อถือได้สำหรับผู้วางระบบ HVAC ผู้รับเหมา และผู้ผลิตอุปกรณ์ทั่วโลก

5. คำถามที่พบบ่อย

คำถามที่ 1: วัสดุใดดีที่สุดสำหรับถาดระบายน้ำ HVAC ในสภาพแวดล้อมชายฝั่ง

ในสภาพแวดล้อมชายฝั่งทะเลหรือที่มีความเค็มสูง ก ถาดระบายน้ำ HVAC สแตนเลส — โดยเฉพาะสแตนเลสเกรด 316 — ให้ความต้านทานการกัดกร่อนที่ดีที่สุด กระทะเหล็กชุบสังกะสีมาตรฐานอาจมีสนิมบนพื้นผิว 3-5 ปี ในสภาวะเช่นนี้ ในขณะที่สแตนเลส 316 ยังคงความสมบูรณ์ไว้ 15–20 ปี โดยมีการบำรุงรักษาน้อยที่สุด สำหรับโครงการที่มีงบประมาณจำกัด เคลือบอีพ็อกซี่ กระทะระบายน้ำเหล็กชุบสังกะสี เสนอวิธีแก้ปัญหาระดับกลาง

คำถามที่ 2: ฉันสามารถสั่งซื้อถาดรองน้ำทิ้งขนาดที่กำหนดเองสำหรับการติดตั้ง FCU ที่ไม่ได้มาตรฐานได้หรือไม่

ใช่. ผู้ผลิตเช่น Cixi Chenfeng Electric Co., Ltd. เชี่ยวชาญด้าน ถาดระบายน้ำ HVAC ขนาดที่กำหนดเอง และ ถาดรองน้ำทิ้งแบบสี่เหลี่ยมและสี่เหลี่ยมแบบกำหนดเอง ผลิตตามขนาดที่ลูกค้ากำหนด ไม่ว่าคุณจะต้องการ ถาดระบายน้ำอลูมิเนียมสั่งทำพิเศษ สำหรับการติดตั้งบนหลังคาน้ำหนักเบาหรือ ถาดระบายน้ำ HVAC สำหรับงานหนัก สำหรับการใช้งานเครื่องทำความเย็นทางอุตสาหกรรม บริการ ODM/OEM สามารถรองรับข้อกำหนดแทบทุกประเภท รวมถึงตำแหน่งทางออกของท่อระบายน้ำแบบกำหนดเอง ความหนาของฉนวน และการเคลือบผิว

คำถามที่ 3: ควรตรวจสอบและเปลี่ยนชิ้นส่วนคอนเดนเซอร์บ่อยแค่ไหน?

ควรทำการตรวจสอบคอนเดนเซอร์อย่างละเอียด อย่างน้อยปีละสองครั้ง — โดยหลักการแล้วควรก่อนฤดูทำความเย็นและหลังฤดูร้อน ควรทำความสะอาดครีบคอยล์ทุกปีเพื่อรักษาประสิทธิภาพการถ่ายเทความร้อน จากการศึกษาพบว่าคอยล์สกปรกสามารถลดประสิทธิภาพของระบบลงได้ มากถึง 37% . กระทะระบายน้ำรวมทั้ง ถาดระบายน้ำยูนิตคอยล์พัดลมs และ ถาดระบายน้ำ HVAC เชิงพาณิชย์ ควรตรวจสอบการสะสมของตะกอน รอยแตกร้าว และการอุดตันของท่อระบายน้ำทุกไตรมาส โดยทั่วไปแล้วตลับลูกปืนมอเตอร์พัดลมจะต้องเปลี่ยนทุกครั้ง 5-10 ปี ในขณะที่คอมเพรสเซอร์มีอายุการใช้งานเฉลี่ยอยู่ที่ 12–20 ปี ภายใต้สภาพที่ได้รับการดูแลอย่างดี

คำถามที่ 4: ข้อดีของถาดรองน้ำทิ้งแบบหุ้มฉนวนเหนือถาดรองน้ำทิ้งมาตรฐานคืออะไร?

อ ถาดระบายน้ำหุ้มฉนวน มีชั้นโฟมเซลล์ปิดหรือฉนวนที่คล้ายกันติดกับพื้นผิวด้านนอกของกระทะ วิธีนี้จะป้องกันไม่ให้เกิดการควบแน่นจากภายนอกบนพื้นผิวด้านนอกของกระทะเมื่อมีน้ำเย็นหรือสารทำความเย็น ซึ่งเป็นปัญหาที่พบบ่อยในสภาพอากาศชื้น ซึ่งอาจนำไปสู่ความเสียหายจากน้ำบนเพดานและการเจริญเติบโตของเชื้อรา กระทะหุ้มฉนวนมีความสำคัญอย่างยิ่งสำหรับ ถาดระบายน้ำยูนิตคอยล์พัดลมs ติดตั้งในการกำหนดค่าแบบปกปิดเพดาน โดยจะมองไม่เห็นหยดความชื้นภายนอกจนกว่าความเสียหายร้ายแรงจะเกิดขึ้น
